Neste artigo rápido, pretendo fazer uma apresentação rápida do yUML e mostrar como podemos tirar proveito da ferramenta para gerar diagramas UML da documentação de um projeto. Tudo isso de forma programática, de modo que a documentação seja reflexo da realidade do código.

yUML

O yUML é uma ferramenta de geração de diagramas UML como esboço. Ele não tem a ambição de ser ferramenta última de diagramação, mas de ajudar a criar alguns tipos de diagrama de forma facilitada. É muito útil para geração de diagramas UML-como-rascunho.

A ferramenta está disponível na forma de serviço, ou instalação on-premise. No caso do serviço, no plano gratuito, temos um namespace que permite salvar até 5 diagramas. A título de exemplo, o meu é https://yuml.me/dyegomaas/diagrams.

Mas se você não precisa ter seus diagramas salvos em nuvem, pode gerá-los via API e baixar logo em seguida. É essa abordagem que vamos explorar mais adiante.

Para criar nossos diagramas, usamos DSLs (Domain Specific Languages) especialmente projetadas para descrever esses diagramas. Três classes de diagramas são suportadas:

• Diagramas de classe
• Diagramas de casos de uso
• Diagramas de atividades

Exemplos

Não vou entrar nos detalhes das DSLs, pois é fácil encontrá-los na documentação do yUML, mas vou listar alguns exemplos, tirados do próprio site do yUML.

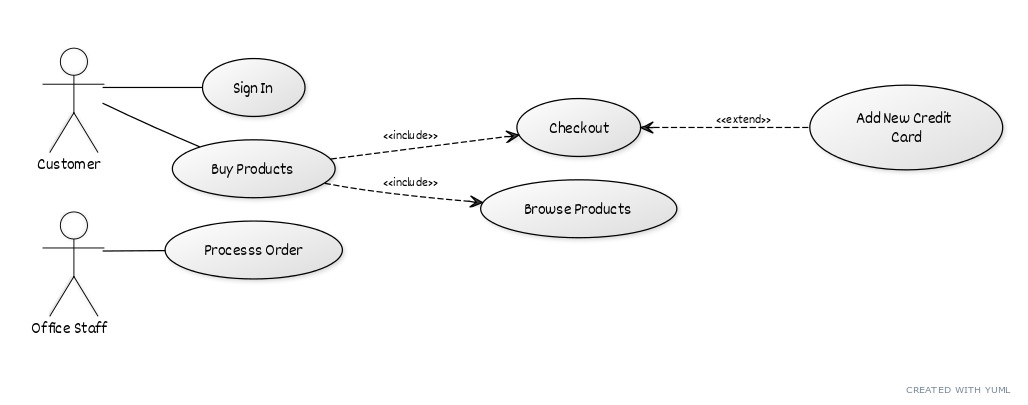

Diagrama de casos de uso

Um diagrama de casos de uso definido assim:

[Customer]-(Sign In)
[Customer]-(Buy Products)
(Buy Products)>(Browse Products)
(Buy Products)>(Checkout)
(Checkout)<(Add New Credit Card)
(Checkout)
[Office Staff]-(Processs Order)

Gera o seguinte diagrama:

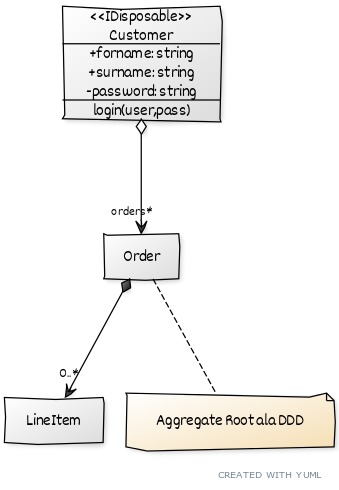

Diagrama de classes

Um diagrama de casos de uso definido assim:

// Cool Class Diagram
// ------------------

// Chain elements like this
[Customer]<>-orders*>[Order]++-0..*>[LineItem]

// Add notes
[Order]-[note: Aggregate Root ala DDD{bg:wheat}]

// Add more detail
[≪IDisposable≫;Customer|+forname: string;+surname: string;-password: string|login(user,pass)]

Gera um diagrama como este:

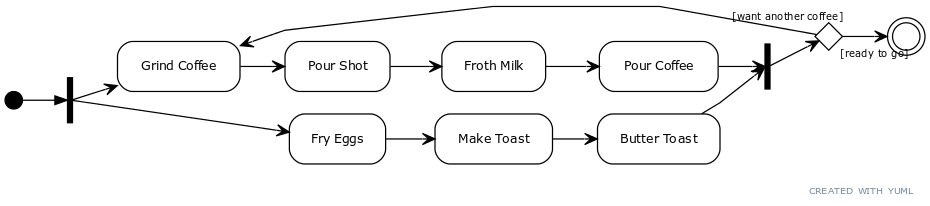

Diagrama de atividades

Um diagrama de atividades definido assim:

(start)-|a|
|a|->(Grind Coffee)->(Pour Shot)->(Froth Milk)->(Pour Coffee)->|b|
|a|->(Fry Eggs)->(Make Toast)->(Butter Toast)->|b|
|b|-><c>[want another coffee]->(Grind Coffee)
<c>[ready to go]->(end)

Gera este diagrama aqui:

Gerando um diagrama de casos de uso com yUML

O jeito mais simples para gerar um diagrama de caso de uso, é via requisição REST. Para isso, basta realizar um POST para a URL https://yuml.me/diagram/scruffy/usecase/, cujo corpo siga o seguinte formato:

{
  "dsl_text": "[Usuario]-(ObterFilial),[Usuario]-(PersistirFilial)"
}

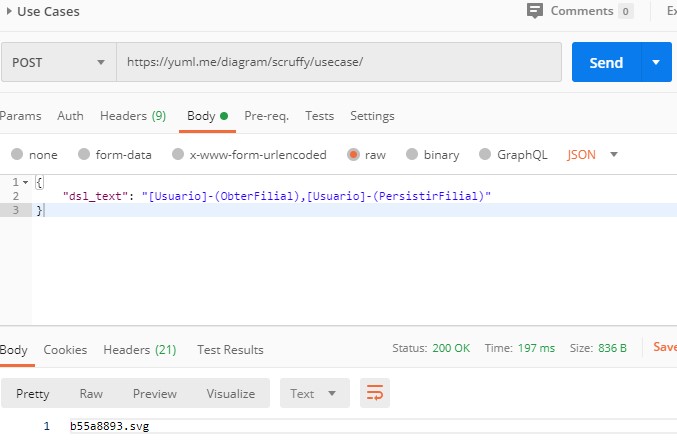

Esta requisição vai retornar o nome do arquivo gerado. No meu caso, retornou b55a8893.svg, como pode ser visto na imagem abaixo:

O código do arquivo gerado é b55a8893, e com ele, podemos fazer download do diagrama gerado com um um GET em https://yuml.me/b55a8893.png. Note que eu mudei a extensão. É possível baixar nos formatos .svg, .png, .jpg, .svg e .pdf, apenas mudando a extensão.

No próximo tópico, apresento um exemplo bem simples onde usei Python para gerar um diagrama de casos de uso.

Gerando diagramas com yUML e Python

Para fins de experimento, vou utilizar aqui um exemplo do meu outro artigo sobre arquitetura gritante, mas as situações em que essa abordagem pode servir são inúmeras.

A seguir, vamos gerar um diagrama de casos de uso, mas seria igualmente simples montar um diagrama de classes lendo os fontes de um projeto.

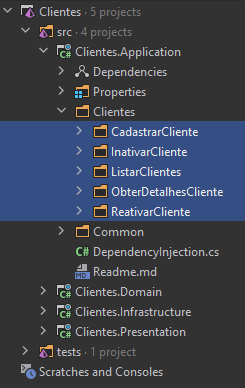

Neste exemplo específico, tenho um projeto C# chamado Clientes.Application. O primeiro nível de pastas, a exceção do Common, descreve entidades de domínio, e o segundo nível de pastas descreve operações de negócio que afetam ou interagem com essas entidades. Cada operação dessas mapeia um caso de uso.

O objetivo então é gerar um diagrama que reflita essa estrutura. Para isso, vamos usar um simples script Python.

O processo que o script precisa realizar é o seguinte:

1. Identificar os diretórios de segundo nível
2. Monstar a DSL descrevendo cada um deles como Caso de Uso
3. Requisitar a geração do diagrama
4. Fazer download da imagem no formato desejado

A primeira etapa, é muito específica desse exemplo, então não vou entrar em detalhes, mas você pode conferir no script completo no final do artigo.

Na segunda etapa, montamos a DSL considerando que cada pasta é um caso de uso:

def build_usecase_dsl_for_directories_in(usecase_directories, user_name) -> str:
  per_folder_uc = [
      f'[{user_name}]-({os.path.basename(directory)})'
      for directory in usecase_directories
  ]
  return ','.join(per_folder_uc)

O resultado dessa operação será algo como [Usuario]-(CasoUso1),[Usuario]-(CasoUso2).... Neste caso, cada par identifica uma relação.

No passo seguinte, podemos fazer uma requisição para o yUML para gerar nosso diagrama:

def request_usecase_diagram(usecase_dsl) -> str:
  r = requests.post(
      f'https://yuml.me/diagram/scruffy/usecase/',
      { "dsl_text": usecase_dsl }
  )
  svg_file_name = r.text
  return svg_file_name

Esta operação vai retornar o nome único do nosso diagrama lá no yUML. O nome do arquivo vem com a extensão .svg por padrão.

Vale notar que no caso dos diagramas de caso de uso e de classes, há três estilos visuais diferentes que podemos optar. O “scruffy” da URL acima é o mais bonitinho, mas também tem o “plain” e o “boring”.

Por fim, podemos fazer download do mesmo diagrama nos formatos .png, .jpg e .pdf.

def download_diagrams_to(target_dir, svg_file_name, desired_extensions):
  if not os.path.exists(target_dir):
      os.mkdir(target_dir)

  for extension in desired_extensions:
      file_name = svg_file_name.replace('.svg', extension)

      diagram_url = f'https://yuml.me/{file_name}' # só isso já identifica o arquivo :)
      print('Downloading file', diagram_url)

      r = requests.get(diagram_url)
      file_path = os.path.join(target_dir, f'usecase{extension}')
      with open(file_path, 'wb') as output:
          output.write(r.content)
          output.flush()
      print('Saved file', file_path)

A seguir, o script na sua versão final. Não é um código bonito, nem foi feito para produção, mas é perfeitamente adequado para ser incorporado num pipeline de CI, que atualizaria o diagrama a cada novo deploy. Se novos recursos forem incluídos na aplicação, o diagrama irá contemplá-los, e pelo menos essa parte da documentação se manterá atualizada.

import os
import requests
import sys
import glob

def get_usecase_directories_in(parent_dir):
  second_level_directories = glob.glob(f'{parent_dir}/*/*')
  second_level_directories = list(filter(lambda f: os.path.isdir(f), second_level_directories))

  usecase_directories = []
  for directory in second_level_directories:
      skip = False
      for directory_to_exclude in ['bin', 'obj', 'Common', 'Properties']:
          if (directory_to_exclude in directory):
              skip = True
              continue
      if skip:
          continue

      usecase_directories.append(directory)

  return usecase_directories

def build_usecase_dsl_for_directories_in(usecase_directories, user_name) -> str:
  per_folder_uc = [
      f'[{user_name}]-({os.path.basename(directory)})'
      for directory in usecase_directories
  ]
  return ','.join(per_folder_uc)

def request_usecase_diagram(usecase_dsl) -> str:
  print('Requesting diagram generation...')
  r = requests.post(
      f'https://yuml.me/diagram/scruffy/usecase/',
      { "dsl_text": usecase_dsl }
  )
  svg_file_name = r.text
  print(f'Generated diagram: {svg_file_name}')
  return svg_file_name

def download_diagrams_to(target_dir, svg_file_name, desired_extensions):
  if not os.path.exists(target_dir):
      os.mkdir(target_dir)

  for extension in desired_extensions:
      file_name = svg_file_name.replace('.svg', extension)
      diagram_url = f'https://yuml.me/{file_name}'

      print(f'Downloading {diagram_url}...')
      r = requests.get(diagram_url)

      file_path = os.path.join(target_dir, f'usecase{extension}')
      with open(file_path, 'wb') as output:
          output.write(r.content)
          output.flush()
      print(f'Saved: {file_path}')

def main():
  if len(sys.argv) < 2:
      print('Usage: python generate_usecase_diagram.py <project_path>')
      sys.exit(1)

  project_path = sys.argv[1]
  user_name = 'Usuario'
  target_dir = './diagrams'
  extensions = ['.png', '.jpg', '.pdf']

  # Busca diretórios de casos de uso
  usecase_dirs = get_usecase_directories_in(project_path)

  if not usecase_dirs:
      print('No use case directories found!')
      sys.exit(1)

  print(f'Found {len(usecase_dirs)} use case directories')

  # Gera DSL
  dsl = build_usecase_dsl_for_directories_in(usecase_dirs, user_name)
  print(f'Generated DSL: {dsl}')

  # Gera diagrama
  svg_file = request_usecase_diagram(dsl)

  # Baixa em diferentes formatos
  download_diagrams_to(target_dir, svg_file, extensions)

  print('Done!')

if __name__ == '__main__':
  main()

Conclusão

O yUML é uma ferramenta interessante para gerar diagramas UML de forma programática. Embora não seja a ferramenta mais robusta do mercado, ela serve muito bem para documentação automatizada e diagramas simples.

A principal vantagem dessa abordagem é que a documentação pode ser mantida sempre atualizada através de automação. Toda vez que a estrutura do projeto mudar, o diagrama pode ser regenerado automaticamente.

Algumas ideias para expandir essa abordagem:

• Integrar no pipeline de CI/CD
• Gerar diferentes tipos de diagrama baseados na estrutura do código
• Combinar com outras ferramentas de análise de código
• Criar dashboards com múltiplos diagramas

O script apresentado é apenas um exemplo simples, mas demonstra como é possível automatizar a geração de documentação visual de forma eficiente.
